Met de voortdurende verbetering van de functionaliteit van elektronische producten zijn meer functies en een hogere betrouwbaarheid nodig, en overmatige hitte blijft een groot obstakel voor de ontwikkeling van toepassingen van de volgende generatie met betere prestaties en baanbrekende innovatie.
Elke sector, vooral de mobiele sector, de gezondheidszorg, de telecommunicatie en het internet der dingen, ontwikkelt nieuwe producten en systemen die lichtgewicht en multifunctioneel moeten zijn en in staat moeten zijn om hoge warmtebelastingen met hoge betrouwbaarheid te beheren.
Ingenieurs vinden het moeilijk om effectief met warmte om te gaan, omdat consumenten kleinere, dunnere en krachtigere apparaten nodig hebben, evenals meer opties, functies en mogelijkheden.
Tweefasekoeling ontwikkelt zich snel en wordt steeds populairder bij het oplossen van deze problemen. Heatpipes zijn bijzonder geschikt voor warmteafvoer om een snellere warmteafvoer, een lager gewicht, een hogere betrouwbaarheid en een langere levensduur te bereiken. Maar het belangrijkste voordeel van heatpipes is hun ontwerpflexibiliteit, waardoor ze gemakkelijk in een radiator kunnen worden ingebed, waardoor de koelefficiëntie en -capaciteit aanzienlijk worden verbeterd.
De heatpipe zal effectieve en langdurige koeloplossingen genereren. Awind innoveert en produceert al twintig jaar heatpipe-oplossingen. Onze ervaring stelt ons in staat effectieve en duurzame koeloplossingen te ontwerpen en produceren die onder de meest veeleisende omgevingsomstandigheden kunnen werken.
De ductiele koperen wand en lont kunnen worden gebogen of afgevlakt om aan de thermische en geometrische eisen van de toepassing te voldoen. Dit kan worden gebruikt om de totale omvang te verkleinen, het contact met het oppervlak te vergroten, of om warmtepijpen rond installatiehardware te plaatsen, enz. Warmtepijpen kunnen worden ingebed in andere technologieën om de warmtediffusie te versnellen, of binnen het systeem worden gebruikt om warmte van de warmtebron naar een warmtebron te transporteren. veilige plek voor dissipatie.
Misvatting 1: Als de warmtepijpen kapot zijn, komt er vloeistof op de elektronische apparaten.
Waarheid: Warmtepijpen zijn moeilijk kapot te maken. In uiterst onwaarschijnlijke omstandigheden zal een zeer kleine hoeveelheid vloeistof in de pijpleiding volledig in de lont van de warmtepijp worden geabsorbeerd en kan deze niet op het elektronische apparaat druppelen of lekken.
Warmtepijpen zijn in wezen stevig en een puur passief systeem, zonder bewegende delen die na verloop van tijd zullen verslijten. Om een goed gemaakte heatpipe te ‘breken’, moet je hem openknippen of herhaaldelijk buigen of vouwen. Tijdens het vullen wordt de heatpipe met vacuüm gevuld, waardoor de hoeveelheid vloeistof in de pijpleiding altijd in de vorm van stoom aanwezig is en dus niet zal druppelen.
De duurzaamheid, hogere betrouwbaarheid en lekvrije eigenschappen maken heatpipes de oplossing voor de lucht- en ruimtevaart, de medische sector, consumentenelektronica, toepassingen met hoog vermogen die een hoge betrouwbaarheid vereisen, en markten waar lekkage uit traditionele vloeibare oplossingen catastrofale gevolgen kan hebben.
Misvatting 2: Heatpipes zijn erg zwaar
Waarheid: Warmtepijpen kunnen meer gewicht verminderen dan andere componenten toevoegen.
Omdat ze meestal van koper (een zwaarder materiaal) zijn gemaakt, denken sommige mensen dat het integreren van heatpipes het gewicht van hun oplossingen zal vergroten. Hoewel warmtepijpen van koper zijn gemaakt, zijn ze hol, wat het gewicht van de oplossing kan verminderen en de thermische prestaties op meerdere manieren kan verbeteren.
Warmtepijpen worden doorgaans gebruikt om warmte over te dragen naar gebieden die koeler zijn en verder afgelegen liggen qua apparatuur of componenten. Aan deze ruimtes kunnen ventilatoren en lichtgewicht vinstructuren worden toegevoegd om de totale omvang en het gewicht van koeloplossingen te verminderen.
Een ander veelvoorkomend voorbeeld is het vervangen van traditionele koperen of grotere koellichamen door aluminium koellichamen met ingebouwde warmtepijpen. De hoge warmtedissipatie-efficiëntie van warmtepijpen kan de warmte gelijkmatig en snel door de gehele radiator verdelen, waardoor de radiatorefficiëntie wordt verbeterd, de radiatorafmetingen en de vereiste materiaalhoeveelheid worden verminderd, en zo het totale gewicht en de kosten van de oplossing worden verlaagd.
Misvatting 3: Heatpipes kunnen alleen worden gebruikt in combinatie met verdampers en condensors aan beide uiteinden
Waarheid: Warmtepijpen werken over de gehele lengte van de pijpleiding, en ongeacht hun positie op de pijpleiding, dragen ze consequent warmte over van de warmere gebieden naar de koudere gebieden.
Warmtepijpen zijn meestal ontworpen als componenten voor thermisch beheer om warmte van de ene warmtebron naar de andere te transporteren voor een veilige en effectieve afvoer. Dit gebruik is gebruikelijk, maar het is niet de enige manier om heatpipes te gebruiken.
Dankzij de zuigstructuur van de heatpipe-kern kunnen ze in elke richting werken en lopen ze doorgaans door de gehele lengte van de pijpleiding. Warmte plant zich in wezen voort van warmte naar kou, en hetzelfde geldt voor heatpipes. Waar de warmte ook langs de leiding wordt geplaatst, deze stroomt altijd van de warmtebron naar het condensatiepunt en keert vervolgens weer terug via de lont. Dit vergroot de ontwerpflexibiliteit en de gebruiksmogelijkheden van heatpipes om een innovatiever en kosteneffectiever warmtebeheer te realiseren.

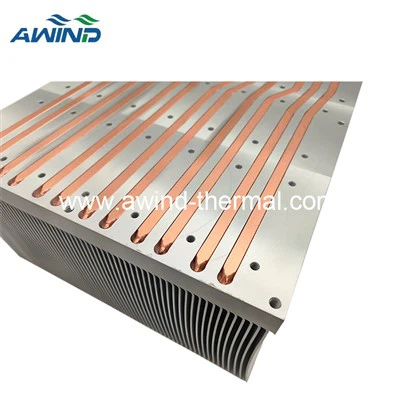

Eén manier om het te gebruiken is het inbedden van warmtepijpen om warmte te verspreiden in plaats van over te dragen. Wanneer de warmtepijp aan de onderkant van de radiator is ingebed, zal de warmte condenseren over de gehele lengte van de warmtepijp in plaats van over een vast gebied. Bijvoorbeeld door heatpipes te integreren in luchtgekoelde koellichamen om de prestaties met hoog vermogen uit te breiden en de behoefte aan vloeistofsystemen te verminderen bij het koelen van IGBT's met hoog vermogen.
Misvatting 4: Heatpipes kunnen warmte alleen langs een rechte lijn voortplanten. Als ik de warmte over de hele bodem wil verdelen, heb ik een dampkamer nodig.
Waarheid: Warmtepijpen kunnen worden gebogen en gebruikt op een manier die vergelijkbaar is met een dampkamer, maar met een completere structuur.
Wanneer heatpipes in eerste instantie worden geïntroduceerd en geïntegreerd met andere technologieën, worden ze in rechte lijnen ingebed. Om de warmte gelijkmatiger af te voeren, gebruikten ingenieurs een dampkamer. Hoewel dampkamers effectief een uniforme warmteverspreiding kunnen bereiken, hebben ze ook hun eigen reeks ontwerpuitdagingen, die mogelijk niet voor elke toepassing geschikt zijn.
Hoewel de warmtepijp alleen warmte langs zijn as verplaatst, kan de as worden gebogen of in combinatie met meerdere warmtepijpen worden gebruikt om effectief te fungeren als een vlak diffusiemechanisme, vergelijkbaar met een dampkamer. Warmtepijpen zijn goedkoper, hebben een hogere structurele integriteit en kunnen worden ontworpen om de functionaliteit en prestaties van een dampkamer na te bootsen. Indien goed ingebed, kan de heatpipe aanzienlijke installatiekracht weerstaan in toepassingen waarbij de dampkamer te kwetsbaar is.
Misvatting 5: Heatpipes moeten erg heet zijn om te werken.
Waarheid: Dankzij de productietechnologie kunnen heatpipes zelfs bij kleine temperatuurverschillen goed functioneren.
Vanwege de afhankelijkheid van warmtepijpen van verdamping en condensatie voor hun werking, bestaat er een algemene misvatting dat aanzienlijke temperatuurverschillen of hoge temperaturen nodig zijn om te kunnen profiteren van het gebruik van warmtepijpen.
Vanwege het feit dat de warmtepijp vóór het afdichten met vacuüm wordt gevuld, bestaat de vloeistof echter op het verzadigingspunt in zowel vloeibare als dampvormen. Dit is in principe vergelijkbaar met het koken van vloeistoffen bij lagere temperaturen op grotere hoogte en lagere druk. Moleculen hebben minder warmte nodig om voldoende opgewonden te raken om de fase van vloeistof naar damp te transformeren. Daarom hoeft de temperatuur van de warmtebron niet het standaard kookpunt op kamertemperatuur te bereiken, wat een verandering van de vloeibare naar de gasfase zal veroorzaken. In feite vereist het verschil tussen de "hete" en "koude" gebieden van een warmtepijp slechts een paar graden om effectief te zijn. Dit is een van de belangrijkste voordelen van het gebruik van heatpipes, omdat het de thermische weerstand van de oplossing kan minimaliseren.
Misvatting 6: Heatpipes kunnen niet worden gebruikt onder vriesomstandigheden
Waarheid: Warmtepijpen kunnen worden ontwikkeld om te werken onder extreem zware omstandigheden, zoals omgevingen met vrieskou.
De werking van heatpipes onder omgevingsomstandigheden is afhankelijk van het materiaal en het ontwerp. Hoewel koper+water de meest populaire combinatie is; Afhankelijk van speciale vereisten kunnen andere materialen worden gebruikt. Vloeistoffen zoals ammoniak, methanol en aceton kunnen allemaal worden gecombineerd met compatibele metalen om warmtepijpen te vormen die kunnen werken bij temperaturen ver onder -60 graad C.
Misvatting 7: Heatpipes zijn erg duur
Waarheid: Het toevoegen van heatpipes kan de oplossingskosten verlagen.
Dankzij de ductiliteit van koper kunnen warmtepijpen economisch worden vervaardigd, betrouwbaar worden afgedicht en gemakkelijk worden gebogen en in specifieke geometrische vormen worden gedrukt. Awind beschikt over een uitgebreid productieproces en een technologie voor het ontwerpen van warmtepijpen, waarmee zeer kosteneffectieve koper+water-warmtepijpen met hoge prestaties kunnen worden geproduceerd. Dankzij warmtepijpen kunnen ingenieurs aluminium en ingebedde warmtepijpen gebruiken in toepassingen die koperen lamellenbasis vereisen, waardoor de kosten worden verlaagd. Ze kunnen ook de noodzaak van ventilatoren of andere componenten elimineren, waardoor geld en gewicht worden bespaard.
