Principe van vloeistofkoeling: In een gesloten vloeistofcirculatieapparaat wordt de vloeistof door de pomp gestroomd. Tijdens het stromen van de vloeistof op de warmtebron werd de warmte opgenomen door de vloeistof. Ten slotte wordt de vloeistof teruggevoerd naar de pomp en opnieuw en opnieuw gecirculeerd.

Vanwege de hoge koelprestaties is de thermische geleidbaarheid 20 keer groter dan luchtkoeling, waardoor honderden of duizenden KW-warmteproblemen kunnen worden opgelost. Wild gebruikt in laser, militaire, medische, vermogenselektronische, industriële apparatuur en etc.

Vloeibare koelplaatontwerp koffer

Ontwerp invoer

Benodigd koelvermogen per plaat: 1,6kW

Aanvoer-/retourwatertemperatuur: 8/13 gr.C

Plaatoppervlaktetemperatuur: 20 gr.C

Max. Oppervlaktetemperatuur: 40 gr.C

Omgevingstemperatuur: 24 gr.C tot 26 gr.C

Max. Grootte van de koude plaat: 940 mm (L) x 145 mm (B)

Maximale plaatdikte: 15 mm

DN van koperen buis: 9,5 mm met 7,1 mm ID

Waterstroomsnelheid: 2,5 m/s (max)

Aantal gaten: 14 (M6 x 25 mm schroeven met verzonken kop zoals hieronder weergegeven in rood en blauw)

Warmtebron

Thermische simulatie

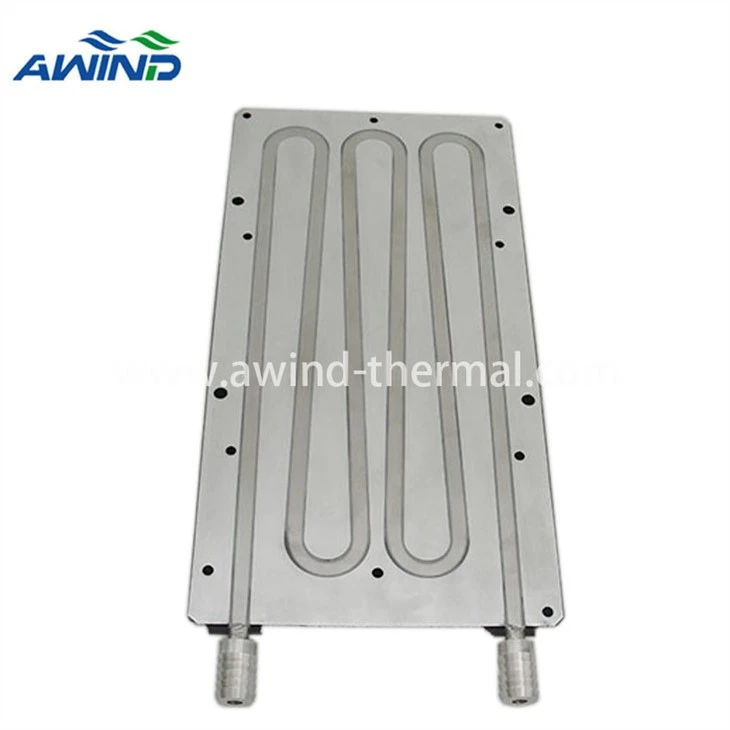

Oplossing: vloeibare koude plaat

Afmetingen vloeibare koude plaat: 940 * 145 * 12,7 mm, materiaal: AL6061

Afmeting koperen buis: diameter 9,5 mm, dikte =1 0,27 mm, materiaal: C1100

Simulatiemodel (ICEPAK)

Drukval: 1632Pa

Maximale snelheid: 1,97 m/s

Koellichaam Temperatuur

△T: 10.6044 graden

Conclusie

Type	Ta(graad)	Tb-max(graad)	Delta T	Stroom	Weerstand (graad /W)
AL-extrusie	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Omgevingstemperatuur

Met dit ontwerp kan het simulatieresultaat van de oplossing aan uw eisen voldoen.

Tekening ontwerp

Epoxy verlijming

Epoxy-eigenschappen:

• Uitstekende thermische geleidbaarheid

• Superieure hechting

• Lage viscositeit maakt snelle zelfnivellering mogelijk

Proces

Hoofdpunten

Oplossingstemperatuur: 50 plus /5 graden Geniet ongeveer 3 min

Vloeibare PH: 6~8

Oplossing vijver

Week ongeveer 3 min

Stoppers om te voorkomen dat chemische oplossing in de buis terechtkomt

Breng 70-3812 high thermal epoxy aan, meet het gewicht: na het aanbrengen - voor het aanbrengen=0.2 plus /-1g

Breng Epoxy opnieuw aan voor een beter hechtresultaat, meet op basis van het gewicht: na het aanbrengen - voor het aanbrengen=1~3 g alle holtes opvullen die na het stempelen zijn ontstaan.

Automatische dispenser om Epoxy aan te brengen

Vul alle na het stempelen gevormde holtes op

Fly cut voor een betere vlakheid

Totale oppervlakte:<0.1mm for 100x100mm area

Contactoppervlak warmtebron:<0.05mm for 100x100mm area

Opnieuw ultrasoon reinigen voor cosmetische doeleinden

IR-sensor om de lastemperatuur te bewaken.

Lasvermogen: connector 1410 plus /- 10w

Pijp: 1200 plus /- 10w

Positiesensor naar de lasverbinding

Sensortemperatuur:

Aansluiting: 200~650

Pijp: 200~580

Tijd voor het lasobject om een constante temperatuur te bereiken: 2,5 min

HF inductie lasapparaat

Kwaliteitscontrole test

Onze vloeistofgekoelde platen worden vóór levering aan klanten geïnspecteerd om de kwaliteit van de producten te waarborgen. We waarborgen de kwaliteit van onze producten door middel van lektesten en druktesten.

Lektest 1: Hoge druk N2 om mogelijke lekkage te controleren
