Wat is een gelanceerde offsetvin?
A Gelanceerde offsetvinis een hoogwaardige-vinstructuur die vaak wordt gebruiktfkoellichamen met oude vinvoor geavanceerde thermische beheertoepassingen.
In tegenstelling tot rechte of doorlopende vinnen worden schuine vinnen gevormd doorsnijden (lansen) en compenserende vinsegmenten in een verspringend patroon, wat de efficiëntie van de warmteoverdracht aanzienlijk verbetert.
Dit vinontwerp wordt op grote schaal toegepastvermogenselektronica, industriële apparatuur, telecomsystemen, energieopslag en grootschalige koelinstallaties-,waarbij zowel thermische prestaties als produceerbaarheid van cruciaal belang zijn.
Productieproces van koellichamen met lancetvormige offsetvin
A koellichaam met offset-vinwordt vervaardigd doorsnijden en buigen van dunne aluminium of koperen stripsom een verspringende reeks discontinue vinsegmenten te vormen. Dit "gelanceerde en verschoven" patroon vergroot het oppervlak aanzienlijk en verstoort opzettelijk de luchtstroom, waardoor de prestaties van de convectieve warmteoverdracht worden verbeterd.
Na het vormen is het vinpakketbevestigd aan een basisplaat door middel van lassen of solderen, resulterend in een krachtig-koellichaam dat gewoonlijk wordt gebruikt voor het koelen van elektronische apparatuur.
Productiestappen van gelanceerde offsetvinnen
1. Materiaalvoorbereiding en snijden
Dunne metalen platen-meestalaluminium 1100 of koper 1100-worden in een precisievormmachine gevoerd.
Op vooraf gedefinieerde tussenposities ligt het materiaalgeslagen of gesneden, waardoor een reeks parallelle sneden over de strip ontstaat. Deze sleuven definiëren individuele vinsegmenten terwijl ze mechanisch verbonden blijven.
2. Offsetvormen en vouwen
Het gespleten materiaal is dangebogen in een zigzag (gevouwen) patroon.
Door de aanwezigheid van spleten kan elk vinsegment dit doenzijdelings verschoventen opzichte van aangrenzende rijen. Als gevolg hiervan zijn de luchtstroomkanalen verspringend in plaats van continu.
Deze offset-opstelling dwingt de luchtstroom herhaaldelijk van richting te veranderen,het doorbreken van de thermische grenslaagen het verbeteren van de efficiëntie van de warmteoverdracht.
3. Uiteindelijke geometrievorming
In één of twee continue vormbewerkingen worden de vinnen gebogen bij ascherpe hoek (meestal dichtbij 90 graden)om de uiteindelijke lancet-offset-vingeometrie te bereiken.
De voltooide vinstructuur vertoont:
*** Discontinue, verspringende vinpassages
*** Hoge vinnendichtheid met gecontroleerde luchtstroomweerstand
*** Consistente geometrie geschikt voor productie op grote- schaal
Eenmaal gevormd, is het vinsamenstelgesoldeerd of gelast op een basisplaat, waardoor een robuuste en thermisch efficiënte koellichaamkern ontstaat.
Belangrijkste kenmerken van koellichamen met lancet-offset-vin
1. Onderbroken en gespreide vingeometrie
De offsetstructuur dwingt de luchtstroom naarherhaaldelijk opnieuw bevestigen en mengen, waardoor de thermische grenslaag wordt doorbroken.
Resultaat:
Verbeterde convectieve warmteoverdracht
Hogere warmteafvoerefficiëntie vergeleken met rechte vinnen
2. Hoge thermische prestaties met compact formaat
Omdat de luchtstroom voortdurend wordt verstoord, zorgen de uitgesneden, offset-vinnen voor:
Hoge warmteoverdrachtscoëfficiënt
Sterke prestatie ingeforceerde convectieomgevingen
Dit maakt ze geschikt voortoepassingen met hoge vermogensdichtheidwaar de ruimte beperkt is.
3. Lichtgewicht structuur
Gebruik van dunne- koper- of aluminiumplaten:
Vermindert het totale gewicht van het koellichaam
Verbetert de structurele efficiëntie zonder dat dit ten koste gaat van de thermische prestaties
Dit is vooral belangrijk voorgrote koellichamenen vervoer-gevoelige apparatuur.
4. Uitstekend geschikt voor grootschalige productie-
Gelanceerde offsetvinnen zijn zeer geschikt voor:
Geautomatiseerde vormprocessen
Herhaalbare productie in grote- volumes
Vergeleken met machinaal bewerkte of gebonden vinnen biedt deze structuur:
Lagere eenheidskosten op schaal
Stabiele maatconsistentie
Kortere productiecycli
5. Flexibele materiaalopties
Veel voorkomende materialen zijn onder meer:
Koper C1100
Extreem hoge thermische geleidbaarheid
Ideaal voor ontwerpen met hoog-vermogen en hoge-warmte-flux
Aluminium 1100
Lichtgewicht en corrosiebestendig
Kosteneffectief voor koeloplossingen voor grote- ruimtes
Op basis hiervan kan de materiaalkeuze worden geoptimaliseerdthermische vereisten, gewichtslimieten en kostendoelstellingen.
Lanceerde Offset Fin als onderdeel van de Folded Fin Heat Sink-technologie
Gelanceerde koellichamen met offsetvin behoren tot de bredere categorie vankoellichamen met gevouwen vinnen, die veel worden gebruikt in industrieel thermisch beheer.
Naast lancetvormige offsetvinnen omvatten gevouwen vinstructuren ook:
Recht gevouwen vinnen
Continue lamelgeometrie voor toepassingen met lage drukval

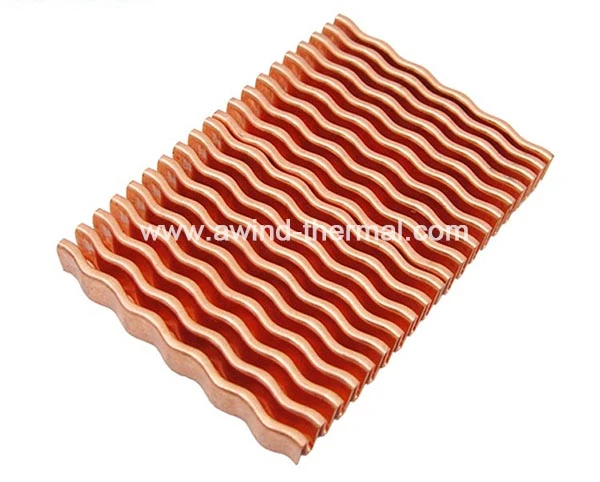

Golvende vinnen
Gebogen vinprofielen die de luchtstroomweerstand en warmteoverdracht in evenwicht brengen
Elke vinstijl voldoet aan verschillende thermische en luchtstroomvereisten en kan worden aangepast aan specifieke systeemontwerpen.
Typische toepassingen van koellichamen met lancetvormige offsetvin
Vanwege hun hoge efficiëntie en schaalbare productie worden koellichamen met offset-vin vaak gebruikt in:
*** Stroomomvormers en omvormers
*** Energieopslag- en batterijsystemen
*** Telecom- en netwerkapparatuur
*** Industriële besturingssystemen
*** Krachtige LED- en elektronische behuizingen-
Waarom kiezen voor Lanced Offset Fin-koellichamen?
Koellichamen met offset-vin bieden eenevenwichtige oplossingcombineren:
***Hoge thermische prestaties
***Lichtgewicht structuur
***Bewezen produceerbaarheid
***Kostenefficiëntie op schaal
Voor ingenieurs en systeemontwerpers die op zoek zijn naarbetrouwbare en hoog-efficiënte koelingDe lancet-offset-vintechnologie blijft een van de meest effectieve gevouwen vin-oplossingen die vandaag de dag beschikbaar zijn.
Klaar om Lanced Offset Fin Cooling te implementeren?
Zoals hierboven beschreven bieden koellichamen met offset-vin een optimale balans tussen hoge thermische prestaties, structurele efficiëntie en kosteneffectieve produceerbaarheid voor veeleisende toepassingen in de vermogenselektronica, telecom en energieopslag.
Als uw huidige project wordt geconfronteerd met thermische uitdagingen die een betrouwbare,-efficiënte koeloplossing vereisen, kan ons technische team u helpen.Wij zijn gespecialiseerd in het ontwerp op maaten volumeproductie van geavanceerdekoellichamen met gevouwen vinnen, inclusief gelanceerde offsetontwerpen die zijn afgestemd op uw specifieke thermische, ruimtelijke en budgettaire vereisten.
